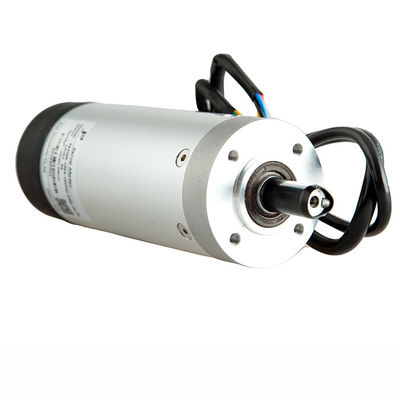

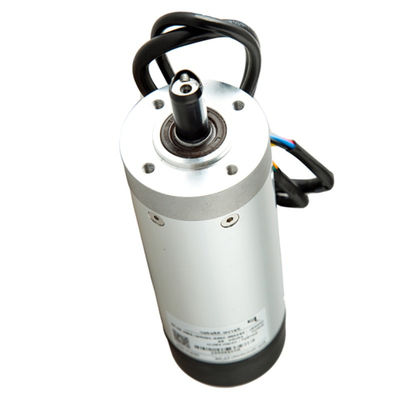

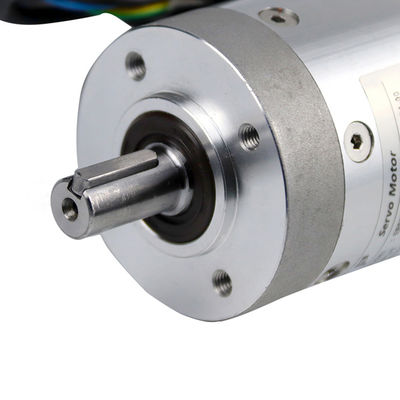

Encodeur incrémental 100w, servomoteur intégré avec boîte de vitesses pour panneau de porte en verre de 1.5m de haut, voie de vitesse

Description du produit

Conçu spécifiquement pour les voies rapides de contrôle d'accès modernes et les panneaux de portes automatiques en verre, ce servomoteur compact intègre une boîte de vitesses à haut rendement avec un servomoteur BLDC de précision de 100 W. Conçue pour actionner de manière fluide et fiable des panneaux de porte en verre jusqu'à 1,5 mètres de hauteur, cette solution d'actionnement intégrée offre l'équilibre optimal entre couple, vitesse et précision de positionnement requis pour les couloirs rapides pour piétons à fort trafic.

Leboîte de vitesses intégréeélimine le besoin de mécanismes de réduction externes, économisant ainsi de l'espace d'installation, réduisant le jeu mécanique et assurant une transmission constante du couple au panneau de porte en verre. Ceci est essentiel pour les voies rapides où la porte doit s'ouvrir et se fermer rapidement, tout en s'arrêtant doucement pour éviter les chocs ou les vibrations.

Spécifications techniques

Principales fonctionnalités

• Boîte de vitesses intégrée :Réducteur planétaire ou à vis sans fin de précision intégré au carter du moteur, offrant une densité de couple élevée et un entretien nul. Élimine les problèmes de montage et d’alignement de la boîte de vitesses séparée.

• Convient aux panneaux de verre de 1,5 m :Fournit un couple suffisant (23 Nm après réduction) pour entraîner en douceur des panneaux de porte en verre jusqu'à 1,5 m de hauteur et un poids de 15 à 25 kg, même sous des frictions variables ou des charges de vent légères.

• Retour de l'encodeur incrémental :L'encodeur haute résolution (9600 PPR) permet un contrôle précis de la vitesse et de la position. Prend en charge le fonctionnement bidirectionnel et la détection d'obstacles en temps réel pour la conformité en matière de sécurité anti-écrasement.

• Fonctionnement basse tension :Disponible en 24 V CC – sans danger pour les espaces publics et compatible avec les systèmes de secours batterie/UPS.

• Démarrage/arrêt progressif et profilage de vitesse :Le système de servocommande permet des courbes d'accélération et de décélération programmables, minimisant les contraintes mécaniques sur le panneau de verre et les charnières et garantissant un mouvement silencieux et fluide.

• Conception intégrée compacte :Le moteur, l'encodeur et la boîte de vitesses réunis dans un seul boîtier réduisent la longueur totale et simplifient la gestion des câbles – idéal pour les socles de voies de vitesse étroites.

• Construction durable :Boîtier en aluminium, arbres en acier inoxydable et protection IP56 contre la poussière et les projections d'eau. Plage de température de fonctionnement -20°C à +55°C.

• Fonctionnement silencieux :La conception optimisée des engrenages et la commutation BLDC entraînent des niveaux de bruit inférieurs à 55 dB à 1 mètre, adaptés aux environnements sensibles au bruit comme les bibliothèques ou les hôpitaux.
