Commande de créneau de vitesse
>

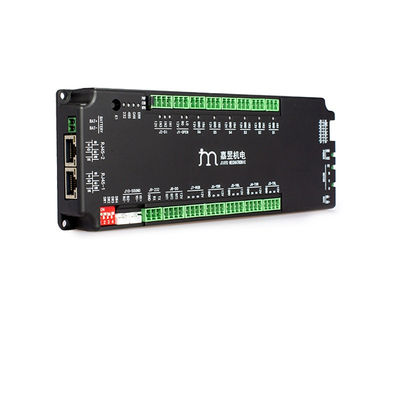

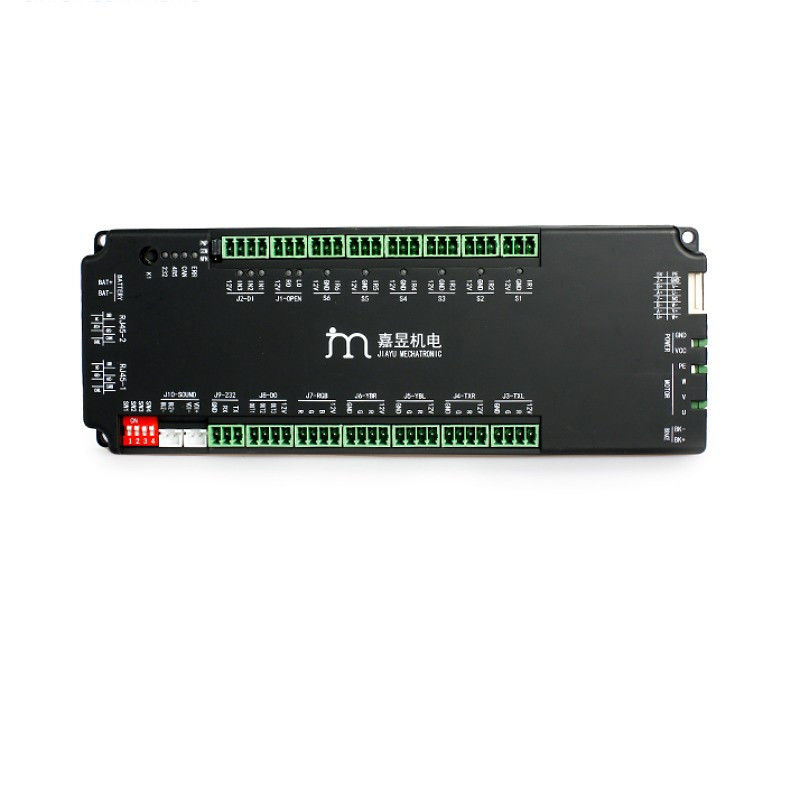

Carte de commande intégrée de fonction de pilote et de contrôleur pour tourniquet à porte battante

Carte de commande intégrée de fonction de pilote et de contrôleur pour tourniquet à porte battante

Nom De Marque: CSJY
Numéro De Modèle: JMC4805
Nombre De Pièces: 2
Prix: Negotiate
Détails De L'emballage: Carton
Conditions De Paiement: T/T
Informations détaillées
Lieu d'origine:
Chine
Certification:
CE
Tension d'entrée:
DC 24
Entrées de commentaires:
codeur incrémental
Ports de communication:
RS232, RS485 (Modbus RTU), bus CAN en option
Méthode de détection d'obstacles:
Surveillance du courant moteur + détection de décrochage du codeur
Fonctions de protection:
Surintensité, surtension, sous-tension, court-circuit
Courant nominal/crête:
5A / 15A
entrée infrarouge:
6 interfaces indépendantes, compatibles PNP et NPN
Sortie dédiée:
Sortie d'embrayage à 1 voie
Éteignez et ouvrez l'interrupteur:
Batterie externe de 12 V 1,3 AH
Température ambiante de fonctionnement:
-20 ℃ ~ 55 ℃
Capacité d'approvisionnement:
5000
Mettre en évidence:

Carte de contrôle de portillon battant

,

Contrôleur d'entraînement de portillon rapide

,

Carte de contrôle intégrée du pilote

Description de produit

Carte de contrôle intégrée pour fonction de commande et de pilotage de portillon battant


Description du produit
Conçue comme l'unité d'intelligence centrale pour les portillons battants automatiques, cette carte de contrôle intégrée pour fonction de commande et de pilotage combine l'électronique de commande du moteur, la logique de contrôle et l'interface d'entrées/sorties en un seul circuit imprimé compact. Elle élimine le besoin de modules de commande et de pilotage séparés, simplifiant l'installation, réduisant la complexité du câblage et améliorant la fiabilité globale du système pour les applications de contrôle d'accès.


La carte intègre un microcontrôleur (MCU) puissant avec une logique de portillon préprogrammée, prenant en charge divers modes de fonctionnement (bidirectionnel, unidirectionnel, passage libre, verrouillé). Elle dispose de plusieurs ports d'entrée/sortie pour la connexion à des systèmes de contrôle d'accès externes (lecteurs de cartes, scanners biométriques, boutons poussoirs), des indicateurs lumineux et des capteurs de sécurité. Des circuits de protection intégrés (surintensité, surtension, court-circuit, arrêt thermique) garantissent un fonctionnement sûr dans les environnements à fort trafic.


Spécifications techniques

Tension d'entrée

24–48 VDC

Courant nominal/de pointe

5A / 15A

Adapter le moteur

Servomoteur basse tension

Interface de communication

RS232 / RS485 / CAN

Entrée infrarouge

6 interfaces indépendantes, compatibles PNP et NPN

Franchissement violent du portillon

Module de frein intégré

Rétroaction de l'encodeur

Incrémental

Signaux d'entrée et de sortie

2 ouvertures de porte + 3 entrées/sorties d'extension



Applications typiques

  • Portillons battants (contrôle d'accès piéton, portillons optiques)

  • Couloirs de sécurité avec ailes en verre ou en métal

  • Portes d'entrée/sortie automatiques pour bureaux, stations de métro, aéroports, stades

  • Piedestaux de sécurité anti-talonnage

  • Kits de modernisation pour portillons battants manuels existants (mise à niveau motorisée)
